Schémata a zajímavosti
zajímavá zapojení a doplňky

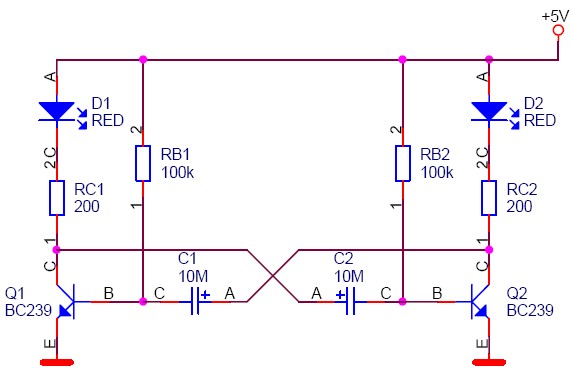

Bistabilní klopný obvod.Ten stavíme v kroužku pravodelně a na něm si vysvětlíme jak funguje otevírání a zavírání tranzistorů.

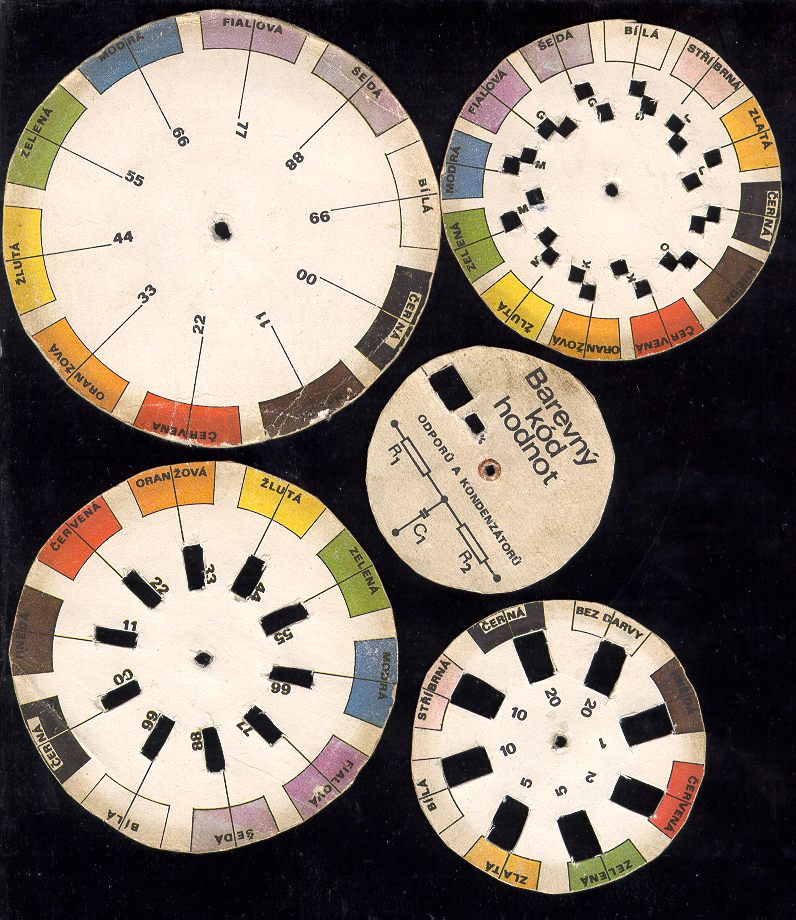

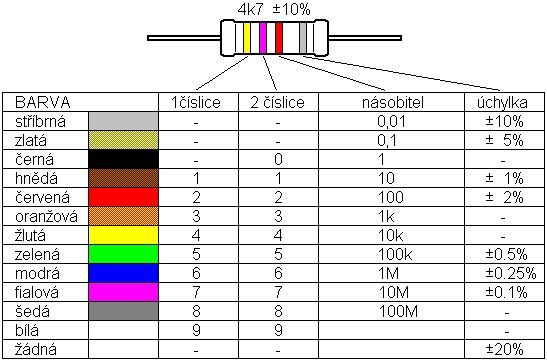

Pomůcka pro určování odporů s barevnými proužky.




Tady máme další pomůcku pro určování odporů s barevnými proužky.
Zdroj: www.oldradio.cz



Ze "zlatého fondu" učebnic a vůbec knížek o elektronice, bychom mohli jednoznačně doporučit, knihu "Od krystalky k modelům s tranzistory"



Z této knihy přinášíme několik zajímavých schémat:

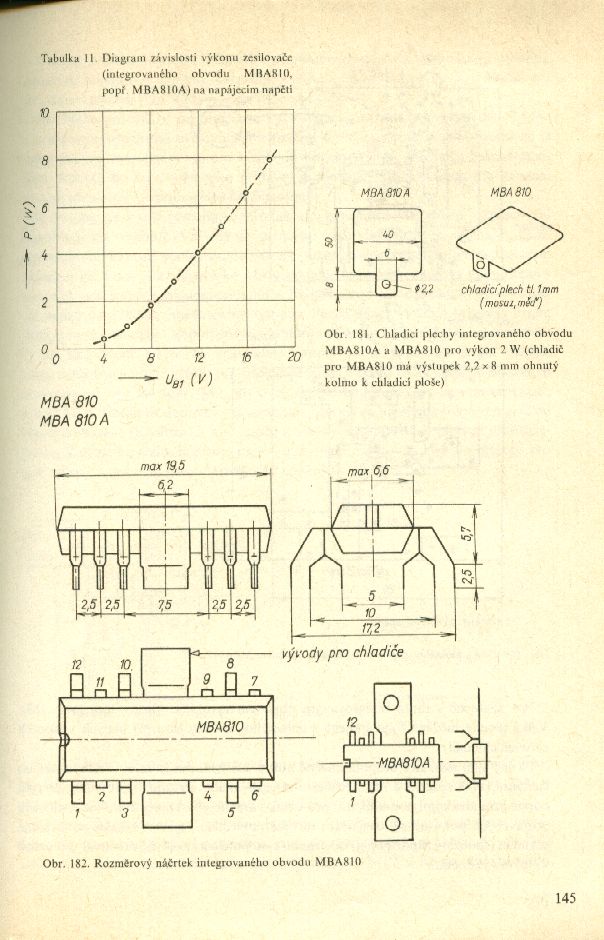

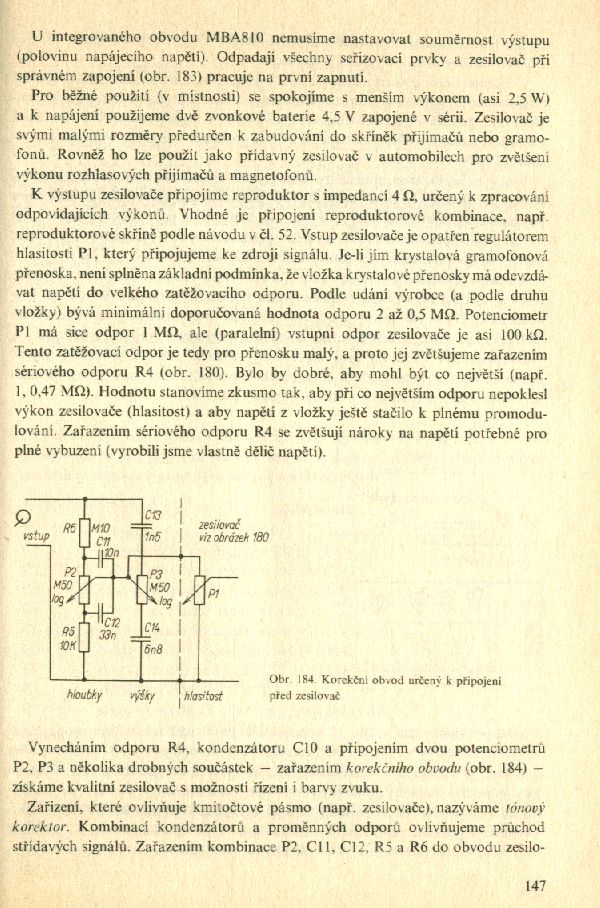

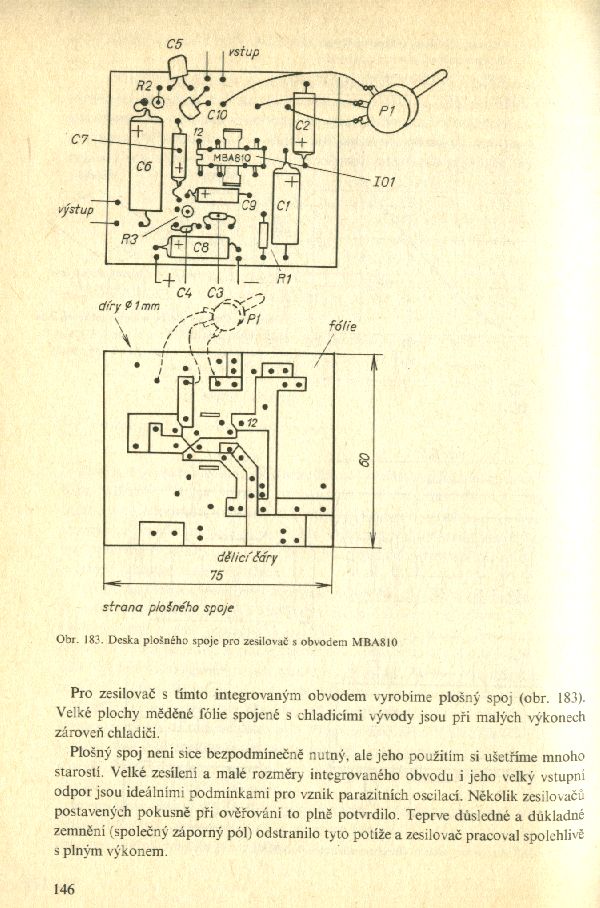

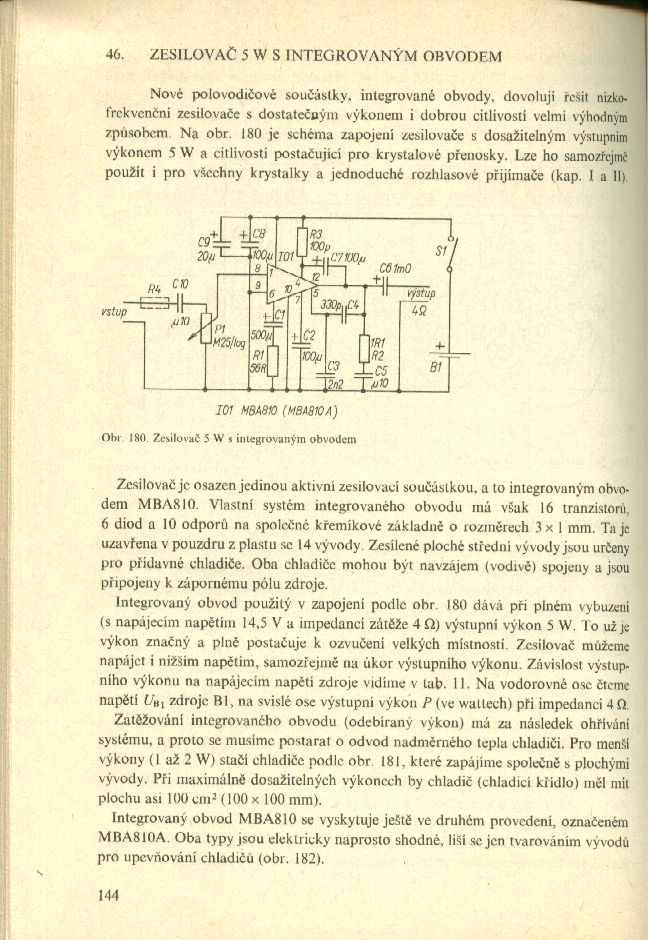

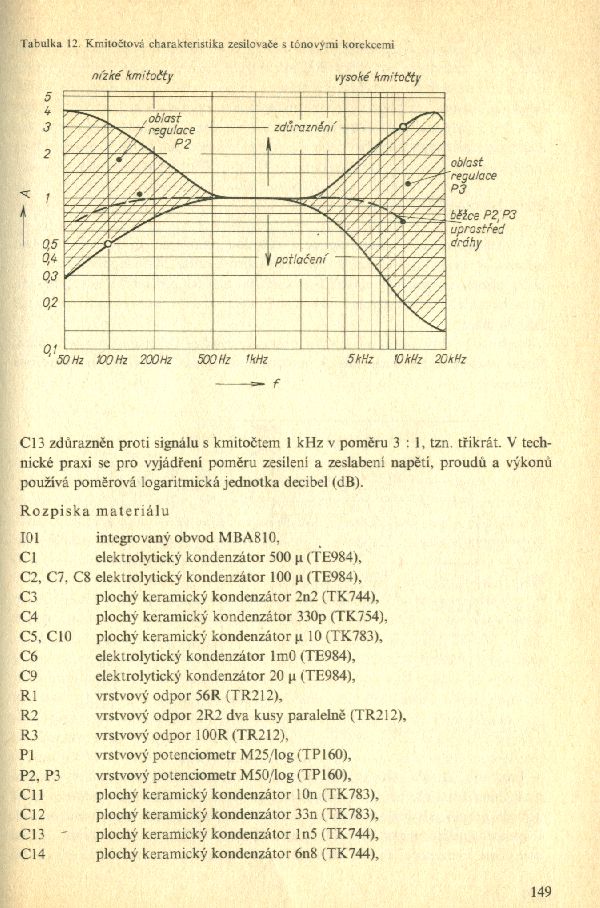

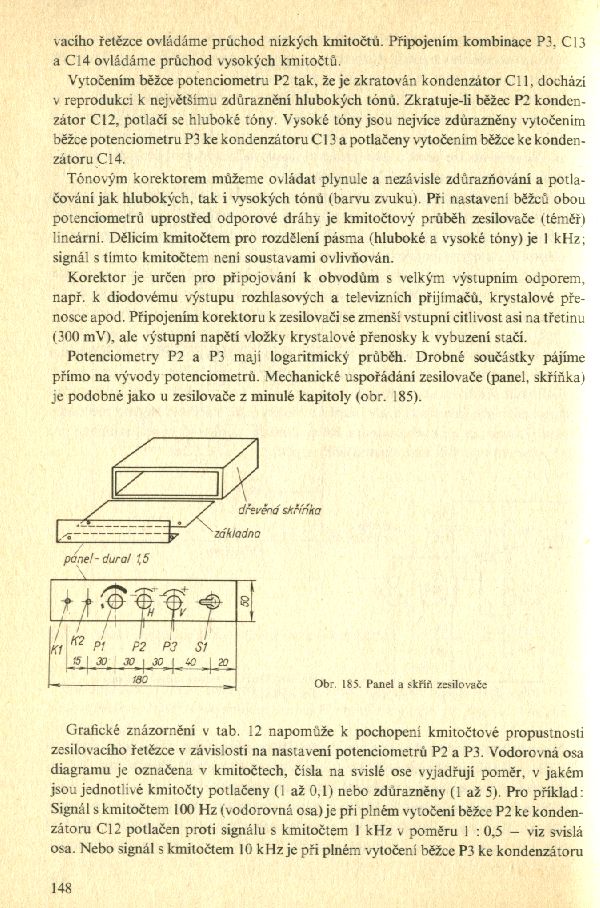

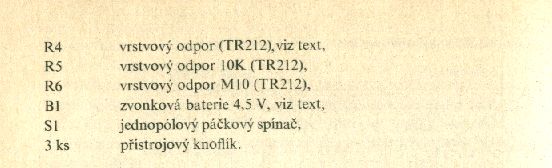

Zesilovač 5W s MBA810 je opravdovou klasikou a se zapojením byste neměli mít velké problémy.
Kompletní schéma zapojení

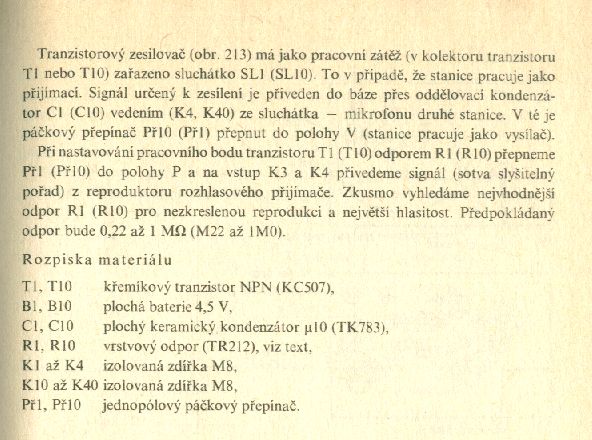

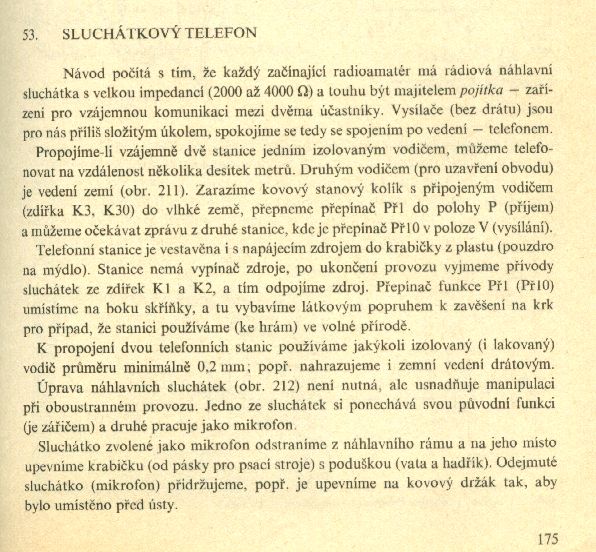

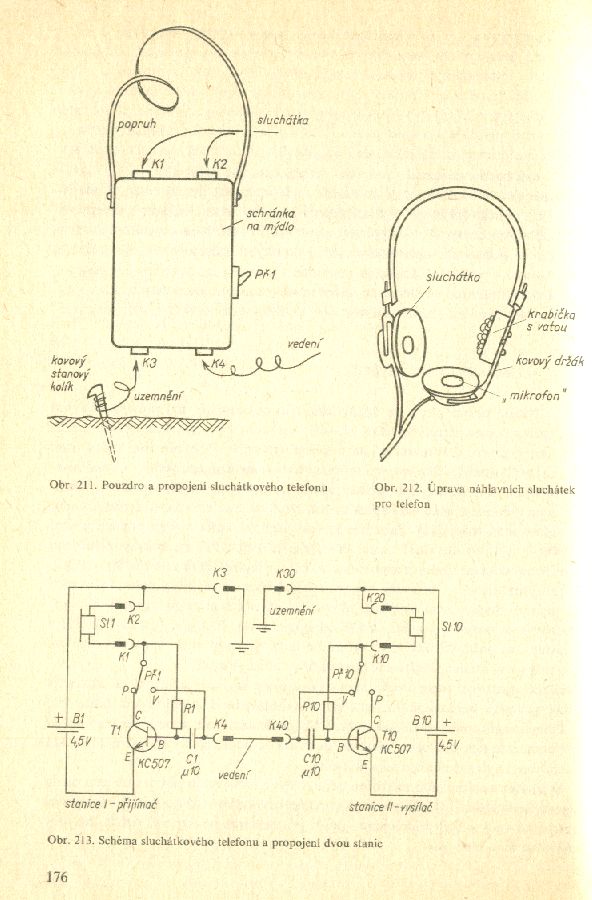

Dalším zajímavým výrobkem je sluchátkový telefon,ketrý používá pouze jednoho drátu k přenosu modulace a jako druhý pól používá zemnící kolík na obou stanicích. T9m se využívá vlastní vodivosti země.

Schéma:

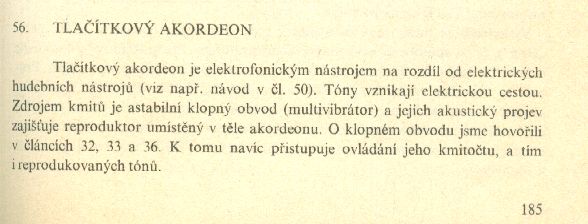

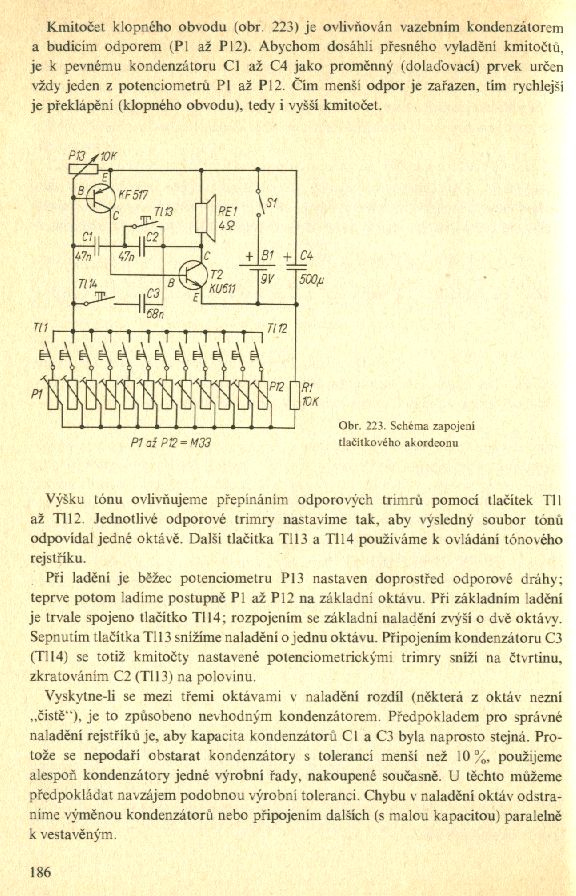

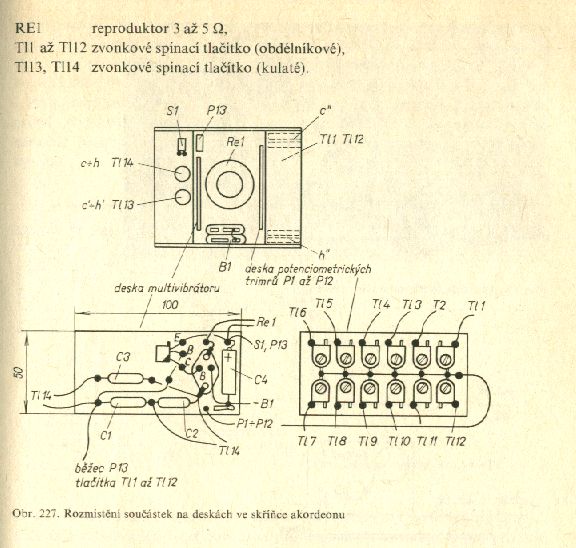

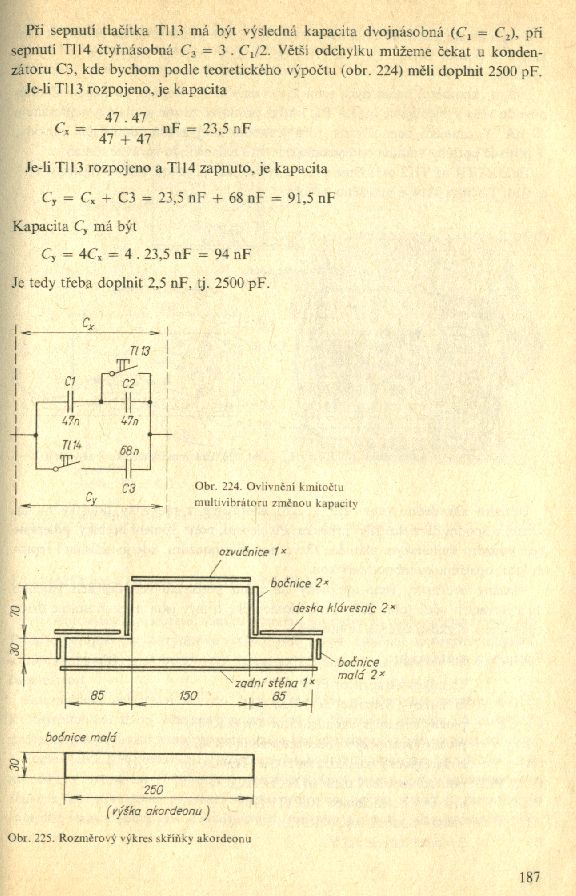

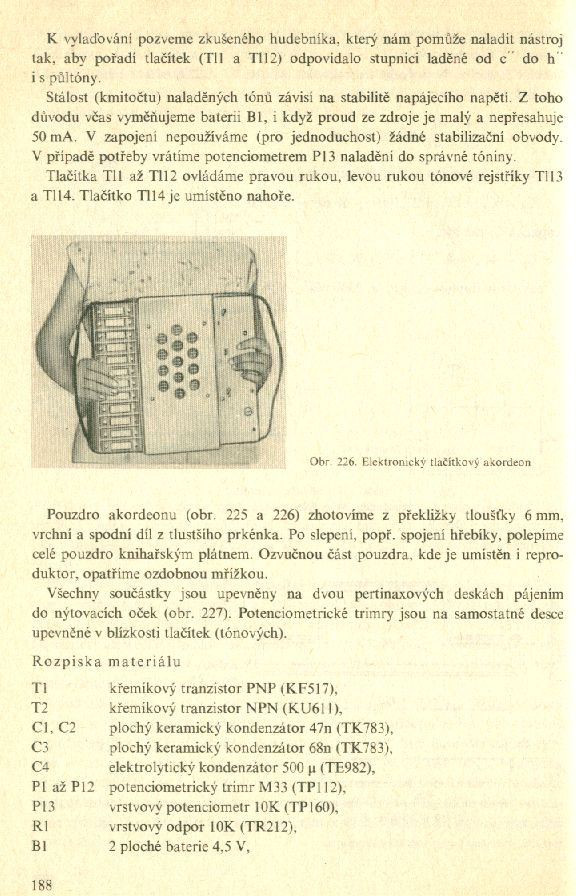

Poměrně jednoduchou hříčkou je vlastně astabilní multivibrátor, který spouštíme pomocí tlačítka a v reproduktoru slyšíme tón. Pokud ke každému tlačítku přiřadíme jiný trimr kterým nastavíme jiný tón získáme piano nebo akordeon.

Schéma:
